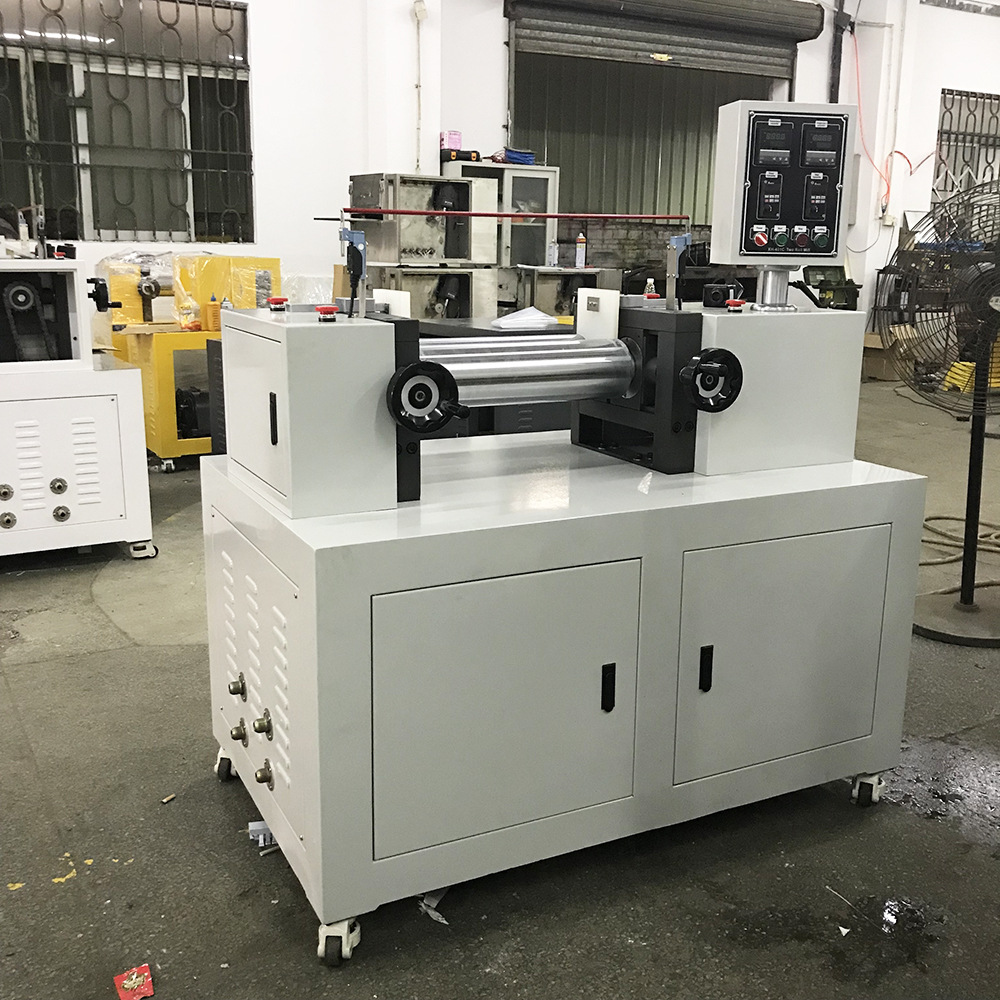

为什么有的TPU可以开炼，有的不可以开炼？
TPU作为一种弹性体，需要了解的是它的硬度和熔指，TPU的硬度从A50度到A90度，一般建议选择硬度偏高，熔指偏低的TPU来开炼 ，这样子做出来就不会出现粘辊。如果TPU比较软，熔指又很高，无论你用多高的温度都会出现粘辊很厉害的现象。
为什么TPU开炼有很多小气泡？
原因1：TPU要在高弹态下去熔融，有一些材料没有塑化，看起来有很多气泡，而这种没塑化的材料叫做晶点。
原因2：TPU是一种弹性体，在翻胶的过程中，会把一些空气包裹进去，没有得到很好的释放，形成一些小气泡。
原因3：TPU在辊筒上开炼了足够的时间，一些小分子材料在里面降解了，从而形成小气泡。
TPU开炼多长时间合适？
TPU是一种不耐老化的材料，在辊筒上开炼时间久了会出现老化的情况。TPU在开炼的时候，因为剪切和温度能让TPU逐渐老化，降低物理性能。特别有的材料，本身就属于一个硬度的临界点和熔指的临界点，很容易在超过标准的时间后出现粘辊，从而出现取片取不下来，导致材料碳化。通常建议从入料到辊筒上开始3~5分钟就可以，尽量不要超过10分钟取片。
