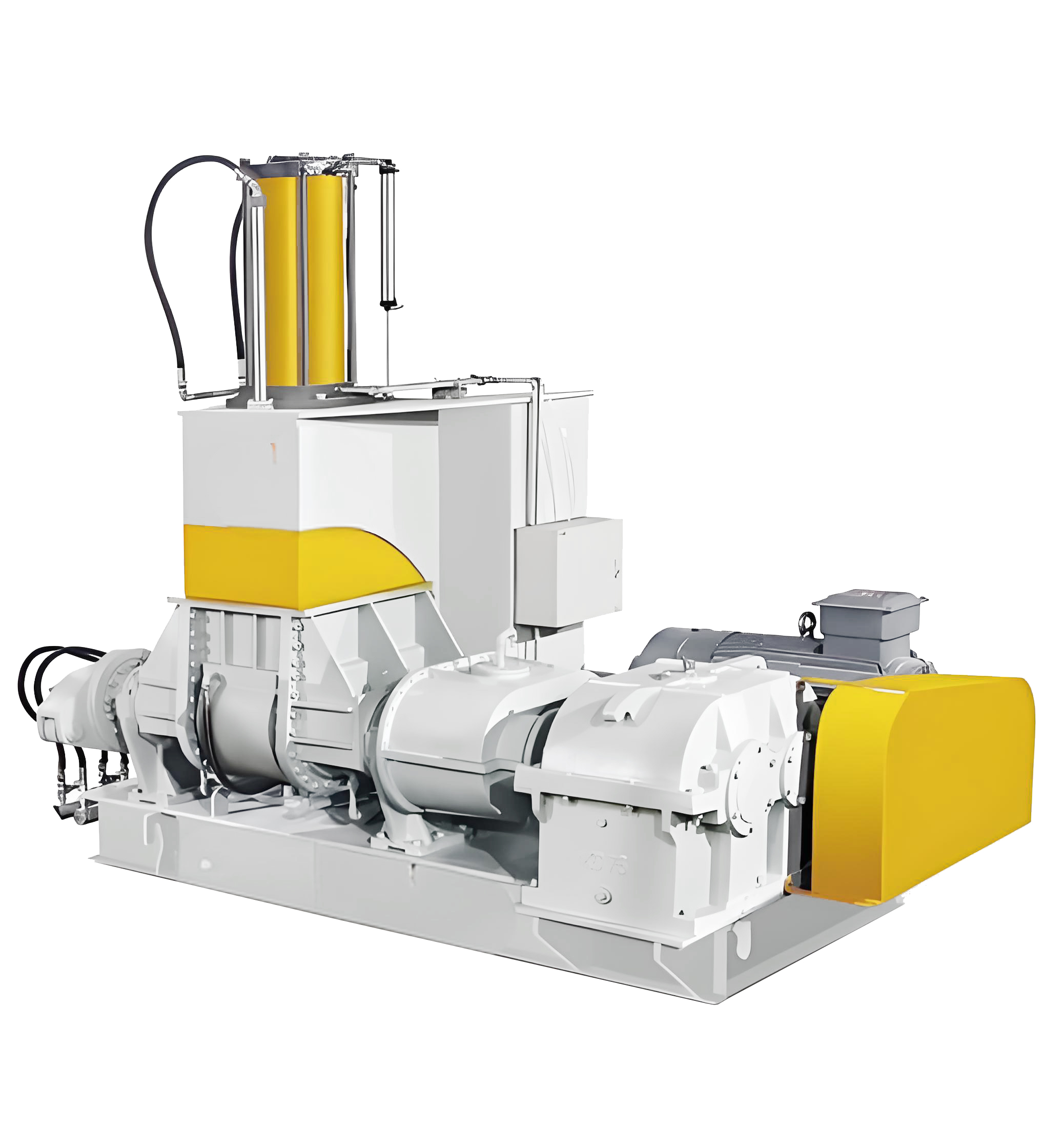

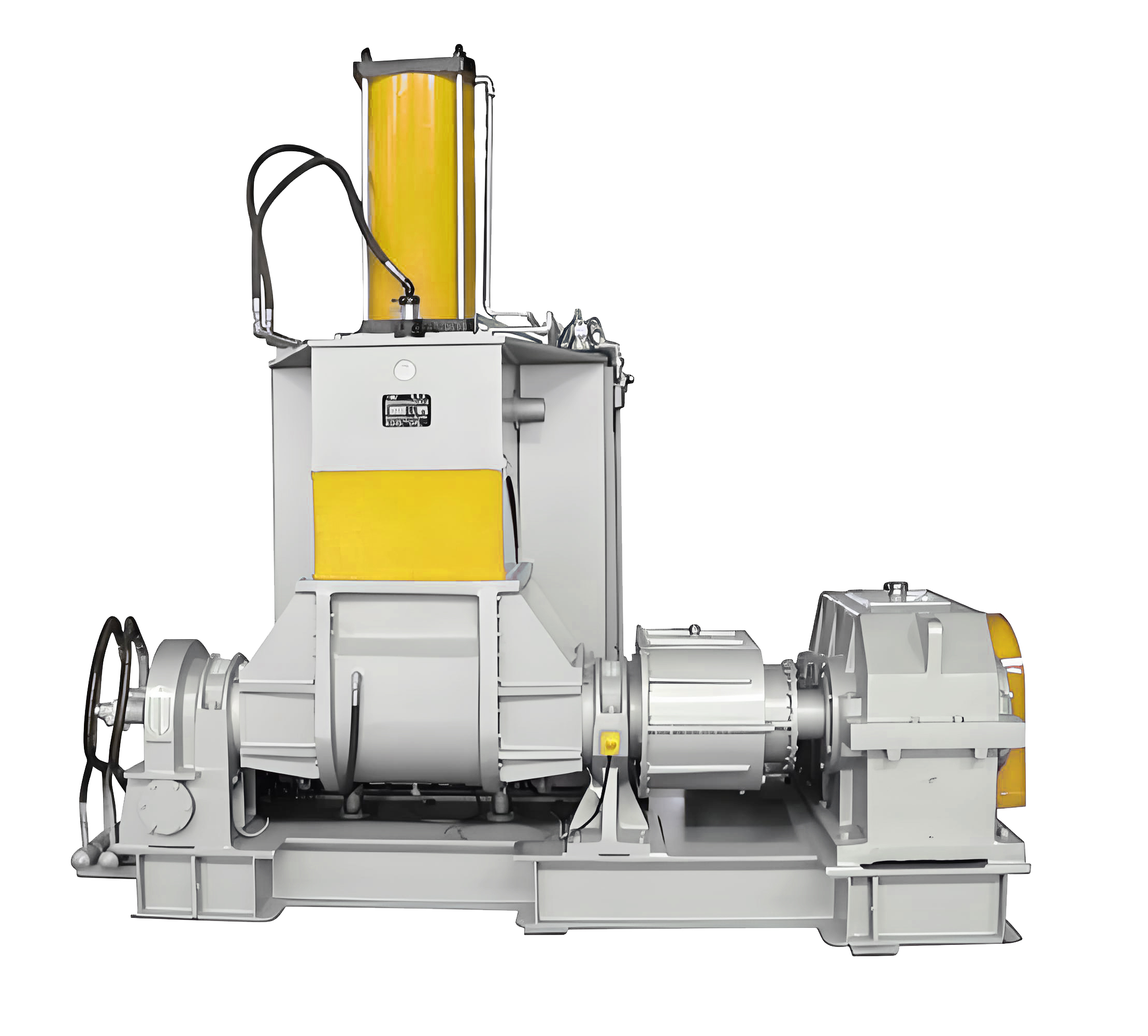

本机适用于各种橡胶和塑料的混炼和塑炼. 该机的工作原理与普通密炼机相同。即物料受压砣的压力，在密闭的槽内经过以不同速比回转的两个转子的剪切、挤压、搅拌、折卷等捏炼作用后，塑（混）炼成所需的原料。
工作原理
密炼机工作时，两转子相对回转，将来自加料口的物料夹住带入辊缝受到转子的挤压和剪切，穿过辊缝后碰到下顶拴尖棱被分成两部分，分别沿前后室壁与转子之间缝隙再回到辊隙上方。在绕转子流动的一周中，物料处处受到剪切和摩擦作用，使胶料的温度急剧上升，粘度降低，增加了橡胶在配合剂表面的湿润性，使橡胶与配合剂表面充分接触。配合剂团块随胶料一起通过转子与转子间隙、转子与上、下顶拴、密炼室内壁的间隙，受到剪切而破碎，被拉伸变形的橡胶包围，稳定在破碎状态。同时，转子上的凸棱使胶料沿转子的轴向运动，起到搅拌混合作用，使配合剂在胶料中混合均匀。配合剂如此反复剪切破碎，胶料反复产生变形和恢复变形，转子凸棱的不断搅拌，使配合剂在胶料中分散均匀，并达到一定的分散度。
特点
生产效率高、混炼物料均匀、清色换料方便、传动系统平衡、精确无噪音、耐磨和抗腐蚀；
|
规格型号 |
75L |
备注 |
|
控制方式 |
品牌 德国西门子PLC系统程控+按键式 集成控制 |
选配 |
|
电气原件 |
品牌 欧姆龙/天得/施耐德/正泰 |
|
|
机架 |
采用国标型材Q235钢焊接 CNC加工 |
|
|
底座 |
使用B型槽钢与钢板焊接经CNC高精度加工而成 |
|
|
一次投料 |
60-85kg/次 根据比重而定 |
|
|
批次时间 |
4-7次/小时 |
|
|
加热方式 |
电加热 |
选配 |
|
温度范围 |
常温~250度 |
选配 |
|
冷却方式 |
自来水冷却 |
|
|
冷却水压力 |
0.3-0.4Mpa |
|
|
压缩空气压力 |
0.5-0.7Mpa |
|
|
气缸 |
直径350mm，缸体内壁精磨加工 |
|
|
密炼室 |
42CrMo超高强度合金钢材质，表面电镀 |
|
|

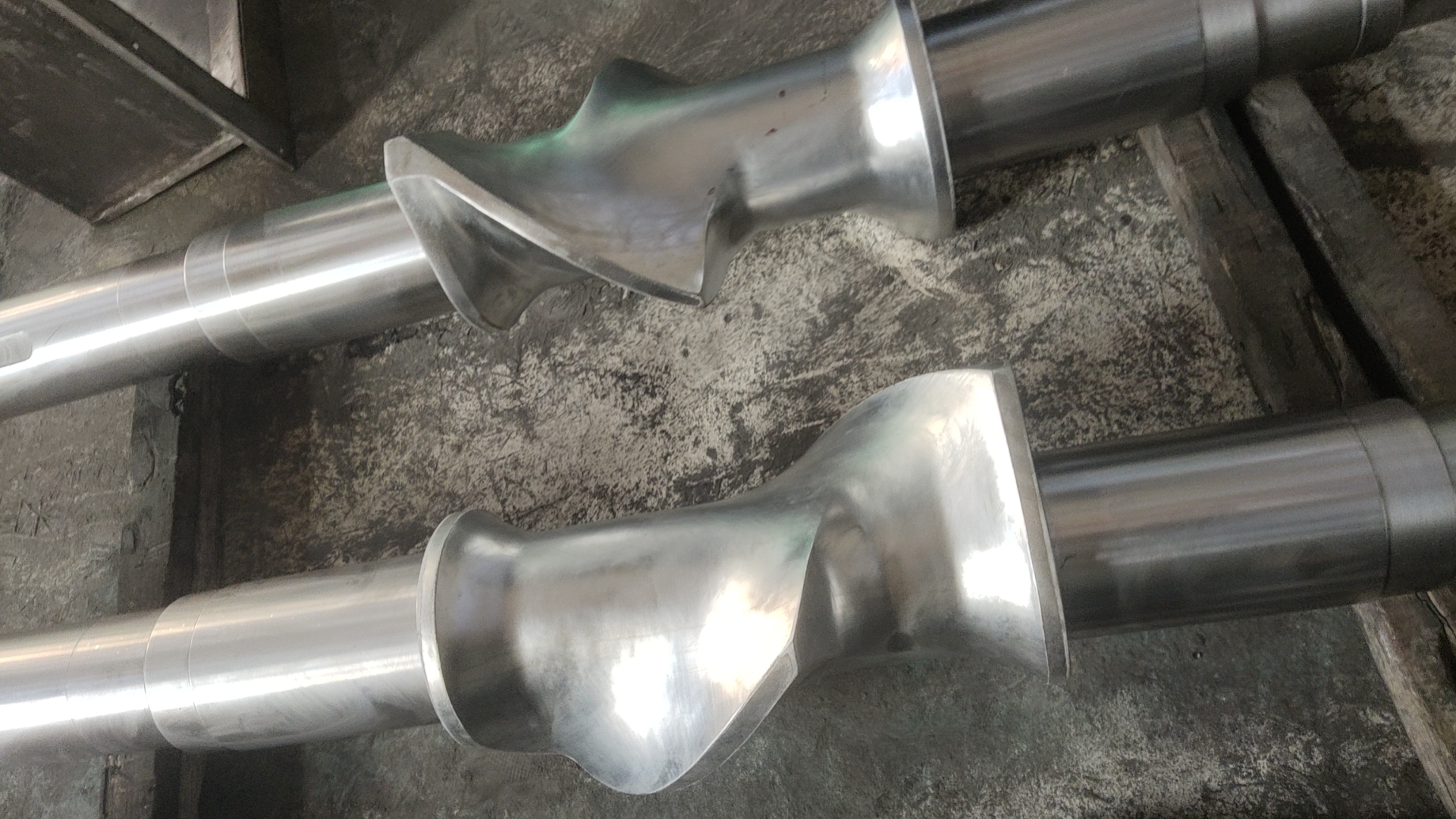

转子 |
剪切型转子，整体合金钢加工，叶片式锻造轴，表面堆焊硬质合金后镀硬铬 |
|
|
转子密封 |
高耐磨高强度轴承耐磨铜环镶石墨或电木环电木镶石墨 |
|
|
减速箱 |
型号：YM75 卧式硬齿面减速机 润滑油牌号：L-CKC220号重负荷齿轮油 |
|
|
前后转子速比 |
1:1.2~1.3 |
|
|
转子转速 |
36/28rpm |
|
|
上顶栓(加压盖) |
特殊M型结构，堆焊硬质合金后电镀 |
|
|
轴承 |
双列重负荷滚子轴承 品牌：日本NSK |
|
|
轴承座 |
倾转卸料部份使用 SC46铸钢与另三件使用FC35铸铁 |
|
|
主电机功率 |
110KW 品牌：台湾东元/德国贝德 |
|
|
翻转电机功率 |
4KW 品牌：万鑫/永坤 |
|
|
翻转角度 |
135° |
|
|
投料方式 |
粉料、油料配有自动投料接口，胶料小料背投料 |
|
|
卸料方式 |
蜗轮蜗杆翻转卸料 |
|
|
安装尺寸mm |
3800*2400*3600 机器重量 10500kg |
|
|
电压 |
3∮，AC380V |
|
|
总功率 |
110KW |
|
