熔融指数仪（又称熔体流动速率仪）是用于测定热塑性塑料在熔融状态下流动性能的关键设备，广泛应用于塑料生产、质检和研发领域。其核心原理是通过测量塑料在标准温度和负荷下10分钟内通过规定孔径的熔体质量（单位：g/10min），表征材料的加工流动性。
1. 核心工作原理
（1）测试流程
-
装料：将塑料颗粒（或粉末）装入加热料筒（Barrel）。
-
熔融：加热至标准温度（如190℃、230℃），恒温4~6分钟使物料完全熔融。
-
加压：在活塞（Piston）顶部施加标准砝码（如2.16kg、5kg），挤出熔体。
-
切割称重：定时切割挤出的熔体条，称重并计算熔融指数（MFR/MVR）。
（2）关键计算公式
-
熔体质量流动速率（MFR）：
MFR=切割熔体质量(g)×600切割时间间隔(s)(单位：g/10min) -
熔体体积流动速率（MVR）：
MVR=π×活塞直径2×活塞位移4×时间(单位：cm³/10min)

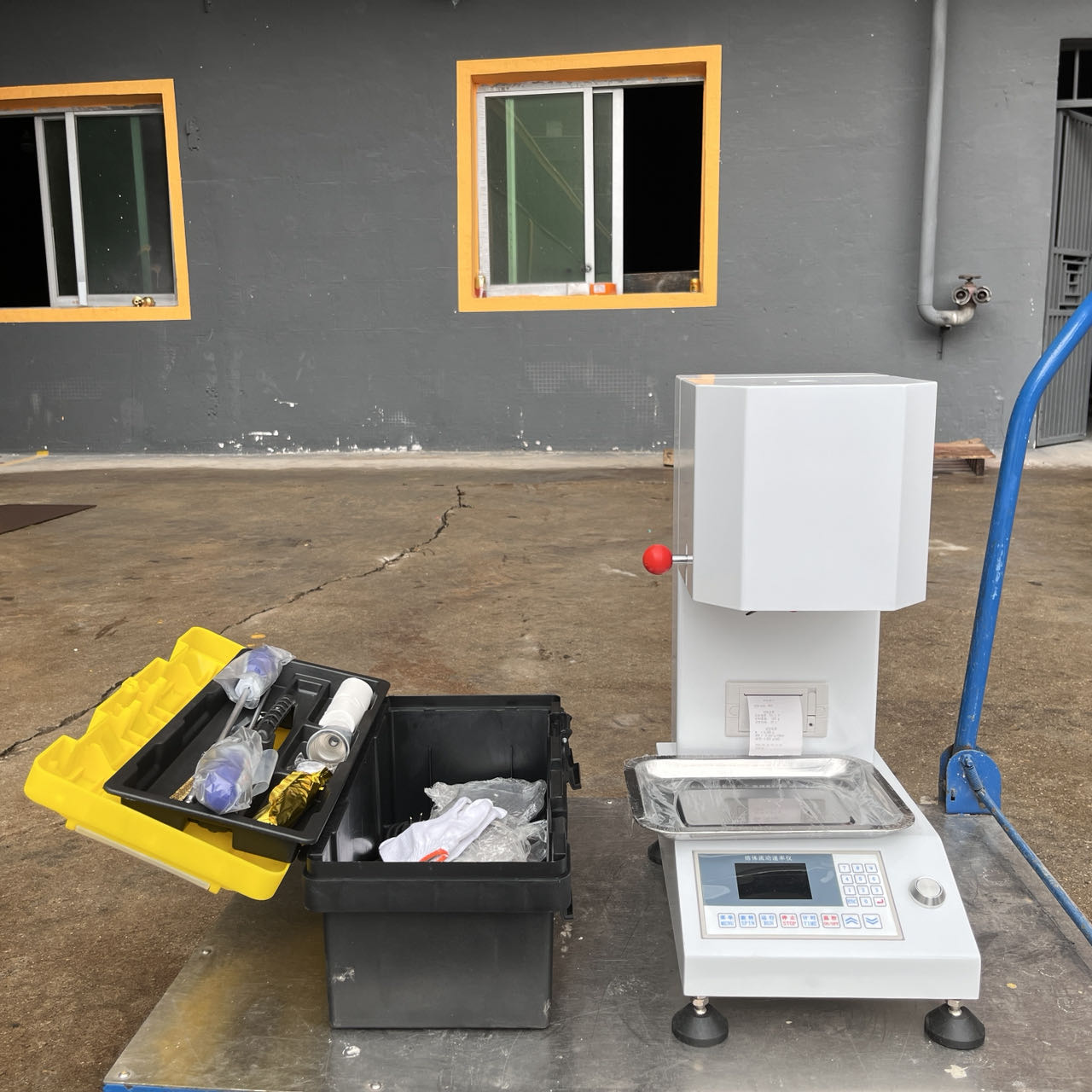

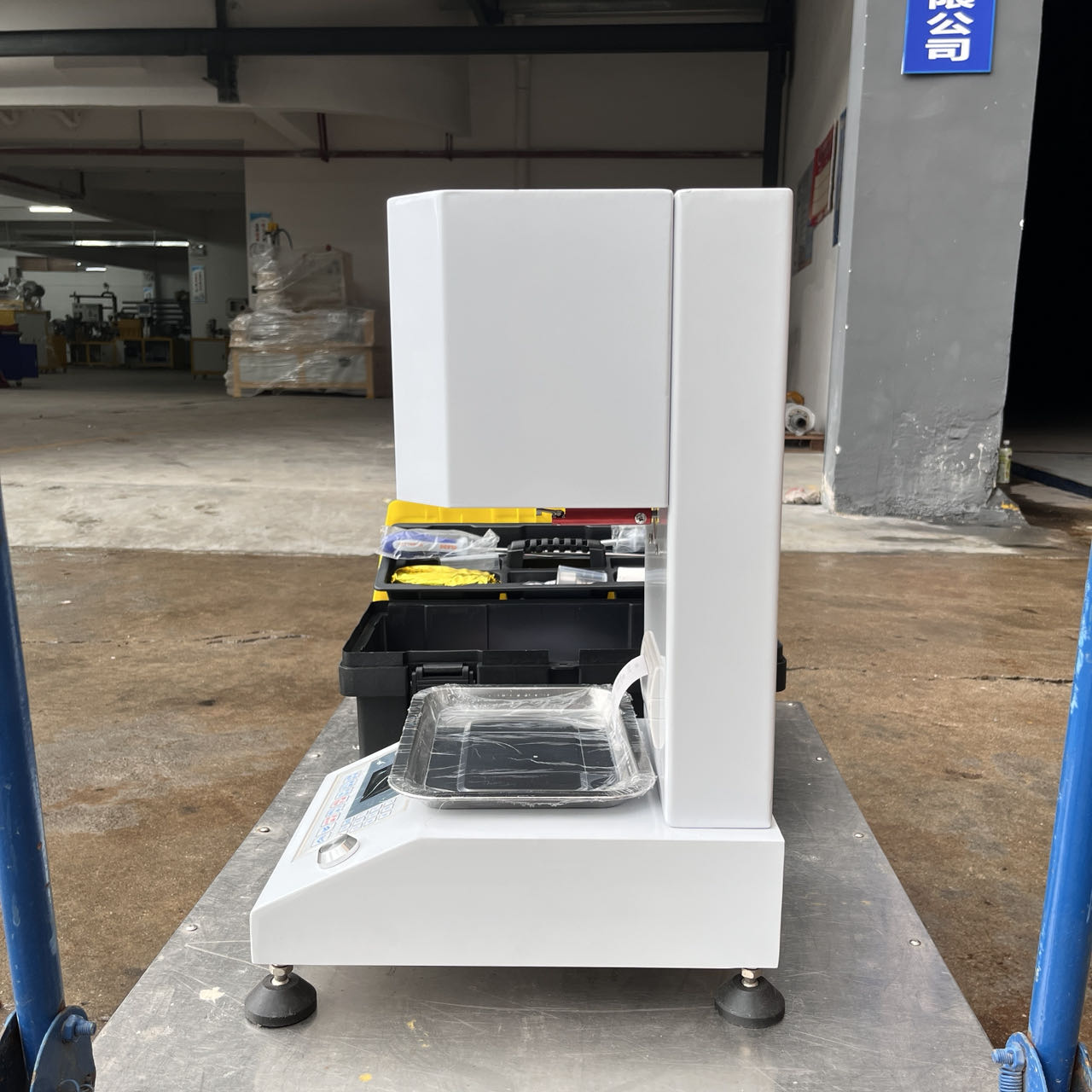

2. 设备核心结构
| 组件 | 功能说明 |
|---|---|
| 加热料筒 | 不锈钢材质，内置温度传感器（精度±0.2℃），标准内径Φ9.55mm。 |
| 活塞杆 | 表面抛光，直径Φ9.48mm，顶部可加载砝码（如2.16kg、5kg、10kg）。 |
| 口模（Die） | 标准孔径Φ2.095mm（可选Φ1.18mm），长度8mm，耐磨损。 |
| 切割装置 | 手动或自动切割，确保熔体段长度一致。 |
| 温控系统 | PID精确控温（范围50~400℃），波动≤±0.5℃。 |
| 数据记录 | 电子天平（0.1mg精度）+软件自动计算MFR/MVR。 |
3. 测试标准与条件
（1）常用国际标准
-
ISO 1133：全球通用，区分MFR（质量法）和MVR（体积法）。
-
ASTM D1238：美国标准，与ISO 1133类似，但部分参数不同。
-
GB/T 3682：中国国标，等效ISO 1133。
（2）典型测试条件（示例）
| 材料 | 温度（℃） | 负荷（kg） | 适用标准 |
|---|---|---|---|
| PE（聚乙烯） | 190 | 2.16 | ISO 1133 |
| PP（聚丙烯） | 230 | 2.16 | ASTM D1238 |
| ABS | 220 | 10 | GB/T 3682 |
4. 应用场景与意义
（1）质量控制
-
原料验收：检测塑料颗粒的流动性是否符合供应商标称值（如PE100的MFR=0.3g/10min）。
-
批次稳定性：监控生产过程中熔指波动，避免加工异常。
（2）加工工艺指导
-
注塑/挤出参数优化：高MFR材料（如MFR>50）适合薄壁注塑，低MFR（如MFR<1）适合挤出管材。
-
共混改性评估：添加填料或增塑剂后，MFR变化反映相容性。
（3）研发对比
-
不同牌号对比：如HDPE（MFR=0.5）与LLDPE（MFR=2）的加工性能差异。
-
降解分析：回收料MFR升高可能提示分子链断裂。
